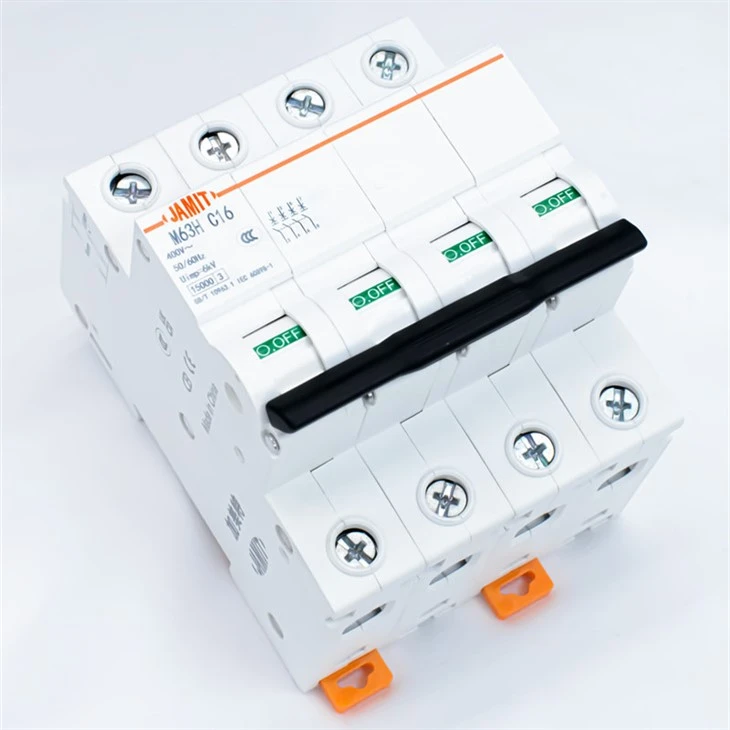

„Tianjin JMT Electric Co., Ltd.“ yra viena iš pirmaujančių 16 miniatiūrinių grandinės pertraukiklių gamintojų ir tiekėjų Kinijoje. Nuoširdžiai kviečiame čia iš mūsų gamyklos nusipirkti pažangų 16 a miniatiūrinį Kinijoje pagamintą grandinės pertraukiklį. Visi pritaikyti produktai yra aukštos kokybės ir konkurencingos kainos.
| Produkto pristatymas | 1-63A mini grandinės pertraukiklis |
| Prekės ženklo pavadinimas | JAMITAS |
| Modelis |
M63M/M63H/M63SD |
| Taikymas |
M63M: buitiniai, komerciniai biurų pastatai, gyvenamieji pastatai ir bendras pramoninis pritaikymas M63H: komerciniai biurų pastatai, gyvenamieji pastatai ir bendri pramoniniai įrenginiai M63SD: buitiniai, komerciniai biurų pastatai, gyvenamieji pastatai ir bendri pramoniniai įrenginiai |
| Nominali srovė (A) |
1,2,4,6,10,16,20,25,32,40,50,63 |
| Maks. Įtampa |
M63M: AC 240V/415V/DC250V(1P)/DC500V(2P)/DC1000V(4P); M63H: AC230V / AC400V; M63SD: AC230/240V (1P,1P+N,2P); AC415 / 440 V (3P, 3P + N, 4P) |
| Nominali trumpojo jungimo talpa{0}}Icn |
M63M / M63SD: 6KA; M63H: 15KA |
| Nominali veikimo trumpojo jungimo{0}}pertraukimo galia Ics |
M63M / M63SD: 6KA; M63H: 7,5KA |
| Mechaniniai laikai |
30,000 |
| stulpas |
M63M/M63SD/M63H: 1P/2P/3P/4P/1P+N/3P+N; M63SD: 1P/2P/4P |
| Dydis |
97 * 82,8 * 18 mm (1P);2P *2;3P *3;4P *4; 1P+N*2; 3P+N*4 |
| Medžiagos |
Korpusas: PA 66, Ritė: 100% varis |
| Charakteristikos |
1P/2P/3P/4P/1P+N/3P+N Trumpojo jungimo apsauga, apsauga nuo perkrovos, izoliavimo funkcija |
| Standartinis |
M63M/M63H: GB/T 10963.1 IEC 60898-1; M63SD: GB/T 14048.2 IEC 60947-2 |
| Sertifikavimas | CCC, CE, CB, UKCA (Jungtinė Karalystė) |
| Garantinis laikas |
36 mėnesiai |
| Privalumas | mažas energijos suvartojimas ir didelis pertraukiklis |
| Paketas |
įspaudas, pašto dėžutė, pagrindinė dėžutė |
| Spalva | balta ir oranžinė |
| MOQ | 3000 stulpų |
| Mokėjimas | 30% iš anksto, likutis turi būti sumokėtas prieš išsiuntimą |
| Uostas |
TJ / paskirtasis vidaus uostas |
| Gaminio laikas | 30 dienų |
| Mėginio laikas | 7 dienos |
| Pristatymo laikas |
30 dienų |
Techniniai parametrai
M63M kintamoji srovė
|
Produkto modelis |
M63M |
|
|
Nominali srovė (A) |
1,2,4,6,10,16,20,25,32,40,50,63 |
|
|
Nominali įtampa Ue (V) |
AC240/415V (1P) |
|
|
Nominalus veikimo dažnis (Hz) |
50/60 |
|
|
Stulpas Nr. |
1P,2P,3P,4P,1P-N,3P-N |
|
|
Mechaninis tarnavimo laikas (laikai) |
30 000 (įmonės standartas) |
|
|
Elektrinis tarnavimo laikas (laikai) |
15 000 (įmonės standartas) |
|
|
Nominali trumpojo jungimo talpa{0}}Icn(A) |
6000 |
|
|
Nominali veikimo trumpojo{0}}jungimo galia Ics(A) |
6000 |
|
|
Nominali izoliacijos įtampa Ui(V) |
440 |
|
|
Nominali impulsų atsparumo įtampa Uimp (kV) |
4 |
|
|
Dielektrinė bandymo įtampa (V) |
2000 (50 Hz, 1 min.) |
|
|
Antivibracija (IEC/EN60068-2-6) |
Nėra ryškios vibracijos ir smūgio |
|
|
Laido gnybtas |
Mažiausias prijungiamo laidininko pjūvio plotas (mm²) |
1 |
|
Didžiausias prijungiamo laidininko pjūvio plotas (mm²) |
35 |
|
|
Standartinis jungties sukimo momentas (N·m) |
3.5 |
|
|
Didžiausias leistinas sukimo momentas (N·m) |
5 |
|
|
Laido įterpimo gylis (mm) |
10 |
|
|
Etaloninė temperatūra ( laipsniai ) |
30 |
|
|
Darbinė temperatūra ( laipsniai ) |
-35~+70 |
|
|
Laikymo temperatūra ( laipsniai ) |
-35~+85 |
|
|
Taikomas aukštis (m) |
Mažiau nei arba lygus 2000 |
|
|
Suklupimo forma |
Šiluminė magnetinė kelionė |
|
|
Momentinio išjungimo charakteristikos |
B tipo |
3 ~ 3 colių |
|
C tipo |
5 ~ 10 colių |
|
|
D tipo |
10–20 colių |
|
|
Laidų sujungimo būdas |
Be apribojimų |
|
|
Montavimo būdas |
TH31-7.5 Standartinis kreipiamasis bėgis |
|
|
Taršos pajėgumas |
2 |
|
|
Apsaugos lygis |
Grandinės pertraukiklis |
IP20 |
|
Sumontuotas paskirstymo dėžutėje |
IP40 |
|
M63M DC
|
Produkto modelis |
M63MDCPV |
|
|
Nominali srovė (A) |
1. 2. 4. 6. 10. 16. 20. 25. 32. 40. 50. 63 |
|
|
Nominali įtampa Ue(V) |
DC250V (1P) |
|
|
Stulpas Nr |
1P,2P,4P |
|
|
Mechaninis tarnavimo laikas (laikai) |
30 000 (įmonės standartas) |
|
|
Elektrinis tarnavimo laikas (laikai) |
15 000 (įmonės standartas) |
|
|
Nominali trumpojo jungimo talpa{0}}Icn(A) |
6000 |
|
|
Nominali veikimo trumpojo{0}}jungimo galia Ics(A) |
6000 |
|
|
Nominali izoliacijos įtampa DC Ui(V) |
1000 |
|
|
Nominali impulsų atsparumo įtampa Uimp (kV) |
4 |
|
|
Dielektrinė bandymo įtampa (V) |
2000 (50 Hz, 1 min.) |
|
|
Antivibracija (IEC/EN60068-2-6) |
Nėra ryškios vibracijos ir smūgio |
|
|
Laido gnybtas |
Mažiausias prijungiamo laidininko pjūvio plotas (mm²) |
1 |
|
Didžiausias prijungiamo laidininko pjūvio plotas (mm²) |
35 |
|
|
Standartinis jungties sukimo momentas (N·m) |
3.5 |
|
|
Didžiausias leistinas sukimo momentas (N·m) |
5 |
|
|
Laido įterpimo gylis (mm) |
10 |
|
|
Etaloninė temperatūra ( laipsniai ) |
30 |
|
|
Darbinė temperatūra ( laipsniai ) |
-35~+70 |
|
|
Laikymo temperatūra ( laipsniai ) |
-35~+85 |
|
|
Taikomas aukštis (m) |
Mažiau nei arba lygus 2000 |
|
|
Suklupimo forma |
Šiluminė magnetinė kelionė |
|
|
Momentinio išjungimo charakteristikos |
B tipo |
5,5–20 % |
|
C tipo |
8,5–20 % |
|
|
D tipo |
- |
|
|
Laidų sujungimo būdas |
Be apribojimų |
|
|
Montavimo būdas |
TH35-7.5 Standartinis kreiptuvas |
|
|
Taršos pajėgumas |
2 |
|
|
Apsaugos lygis |
Grandinės pertraukiklis |
IP20 |
|
Sumontuotas paskirstymo dėžutėje |
IP40 |
|
M63H
|
Produkto modelis |
M63H |
|
|
Nominali srovė (A) |
1,2,4,6,10,16,20,25,32,40,50,63 |
|
|
Nominali įtampa Ue (V) |
AC230/400V (1P) |
|
|
Nominalus veikimo dažnis (Hz) |
50/60 |
|
|
Stulpas Nr. |
1P,2P,3P,4P,1P+N,3P+N |
|
|
Mechaninis tarnavimo laikas (laikai) |
30 000 (įmonės standartas) |
|
|
Elektrinis tarnavimo laikas (laikai) |
15 000 (įmonės standartas) |
|
|
Nominali trumpojo jungimo talpa{0}}Icn(A) |
15000 |
|
|
Nominali veikimo trumpojo{0}}jungimo galia Ics(A) |
7500 |
|
|
Nominali izoliacijos įtampa Ui(V) |
440 |
|
|
Nominali impulsų atsparumo įtampa Uimp (kV) |
6 |
|
|
Dielektrinė bandymo įtampa (V) |
2000 (50 Hz, 1 min.) |
|
|
Antivibracija (IEC/EN60068-2-6) |
Nėra ryškios vibracijos ir smūgio |
|
|
Laido gnybtas |
Mažiausias prijungiamo laidininko pjūvio plotas (mm²) |
1 |
|
Didžiausias prijungiamo laidininko pjūvio plotas (mm²) |
35 |
|
|
Standartinis jungties sukimo momentas (N·m) |
3.5 |
|
|
Didžiausias leistinas sukimo momentas (N·m) |
5 |
|
|
Laido įterpimo gylis (mm) |
10 |
|
|
Etaloninė temperatūra ( laipsniai ) |
30 |
|
|
Darbinė temperatūra ( laipsniai ) |
-35~+70 |
|
|
Laikymo temperatūra ( laipsniai ) |
-35~+85 |
|
|
Taikomas aukštis (m) |
Mažiau nei arba lygus 2000 |
|
|
Suklupimo forma |
Šiluminė magnetinė kelionė |
|
|
Momentinio išjungimo charakteristikos |
B tipo |
3 ~ 5 colių |
|
C tipo |
5 ~ 10 colių |
|
|
D tipo |
10–20 colių |
|
|
Laidų sujungimo būdas |
Be apribojimų |
|
|
Montavimo būdas |
TH35-7.5 standartinis kreipiamasis bėgis |
|
|
Taršos pajėgumas |
2 |
|
|
Apsaugos lygis |
Grandinės pertraukiklis |
IP20 |
|
Sumontuotas paskirstymo dėžutėje |
IP40 |
|
M63SD
|
Produkto modelis |
M63SD |
|
|
Nominali srovė (A) |
1. 2. 4. 6. 10. 16. 20. 25. 32. 40. 50. 63 |
|
|
Nominali įtampa Ue(V) |
AC130/240V (1P, 1P+N, 2P) |
|
|
Nominalus veikimo dažnis (Hz) |
50/60 |
|
|
Stulpas Nr |
1P. 2P. 3P. 4P. 1P+N. 3P+N |
|
|
Mechaninis tarnavimo laikas (laikai) |
30 000 (įmonės standartas) |
|
|
Elektrinis tarnavimo laikas (laikai) |
15 000 (įmonės standartas) |
|
|
Nominali trumpojo jungimo talpa{0}}Icn(A) |
6000 |
|
|
Nominali veikimo trumpojo{0}}jungimo galia Ics(A) |
6000 |
|
|
Nominali izoliacijos įtampa Ui(V) |
500 |
|
|
Nominali impulsų atsparumo įtampa Uimp (kV) |
4 |
|
|
Dielektrinė bandymo įtampa (V) |
2000 (50 Hz, 1 min.) |
|
|
Antivibracija (IEC EN60068-2-6) |
Nėra ryškios vibracijos ir smūgio |
|
|
Laido gnybtas |
Mažiausias prijungiamo laidininko pjūvio plotas (mm²) |
1 |
|
Didžiausias prijungiamo laidininko pjūvio plotas (mm²) |
35 |
|
|
Standartinis jungties sukimo momentas (N·m) |
3.5 |
|
|
Didžiausias leistinas sukimo momentas (N·m) |
5 |
|
|
Laido įterpimo gylis (mm) |
10 |
|
|
Etaloninė temperatūra ( laipsniai ) |
30 |
|
|
Darbinė temperatūra ( laipsniai ) |
-35~+70 |
|
|
Laikymo temperatūra ( laipsniai ) |
-35~+85 |
|
|
Taikomas aukštis (m) |
Mažiau nei arba lygus 2000 |
|
|
Suklupimo forma |
Šiluminė magnetinė kelionė |
|
|
Momentinio išjungimo charakteristikos |
B tipo |
3–5 colių |
|
C tipo |
5–10 colių |
|
|
D tipo |
10–20 colių |
|
|
Laidų sujungimo būdas |
Be apribojimų |
|
|
Montavimo būdas |
TH35-7.5 Standartinis kreipiamasis bėgis |
|
|
Taršos pajėgumas |
2 |
|
|
Apsaugos lygis |
Grandinės pertraukiklis |
IP20 |
|
Sumontuotas paskirstymo dėžutėje |
IP40 |
|
Išvaizda ir montavimo matmenys
M63M kintamoji srovė
M63M DC
M63H
M63SD
M63M kintamoji srovė
Techninis parametras:
*1) MCB M63M prijungiamo laidininko pjūvio plotas: Min.: 1mm²; Max: 35mm²
*2) Pertraukimo galia: 6kA
*3) Nominali srovė: 1-63A; polius: 1P/2P/3P/4P/1P+N/3P+N; išjungimo kreivė: B/C/D; B kreivė, greitoji 3ln-5ln/C kreivė, 5ln-10ln/D kreivė, greitoji
M63M DC
Techninis parametras:
*1) MCB M63M prijungiamo laidininko pjūvio plotas: Min.: 1mm²; Max: 35mm²
*2) Pertraukimo galia: 6kA
*3) Nominali srovė: 1-63A; stulpas: 1P/2P/4P; išjungimo kreivė: B/C; B kreivė išreikšta 5,5 in±20 %/C kreivė, išreikšta 8,5 colio ± 20 %
M63H
Techninis parametras:
*1) MCB M63H prijungiamo laidininko pjūvio plotas: Min.: 1mm²; Max: 35mm²
*2) Pertraukimo galia: 15kA
*3) Nominali srovė: 1-63A; polius: 1P/2P/3P/4P/1P+N/3P+N; išjungimo kreivė: B/C/D; B kreivė, greitoji 3ln-5ln/C kreivė, 5ln-10ln/D kreivė, greitoji
M63SD
Techninis parametras:
*1) MCB M63SD prijungiamo laidininko pjūvio plotas: Min: 1mm²; Max: 35mm²
*2) Pertraukimo galia: 6kA
*3) Nominali srovė: 1-63A; polius: 1P/2P/3P/4P/1P+N/3P+N; išjungimo kreivė: B/C/D; B kreivė, greitoji 3ln-5ln/C kreivė, 5ln-10ln/D kreivė, greitoji
M63H/M63SD funkcija
Greitas uždarymo mechanizmas
momentinis uždarymas, efektyvus perjungimas, sumažinantis lanko ir suvirinimo riziką.
01
Integruota įėjimo ir išleidimo angos konstrukcija
mažesnis vidinis pasipriešinimas, mažesnės energijos sąnaudos ir daugiau energijos taupymo.
02
Bimetalinis dvikryptis reguliavimas
Tikslus dviejų{0}krypčių nustatymas, tinkantis įvairioms darbo sąlygoms.
03
Super seisminis optimizavimas
stabilus seisminis atsparumas, nesijaudinkite sudėtinguose scenarijuose.
04
M63M funkcija
Greitas uždarymo mechanizmas
momentinis uždarymas, efektyvus perjungimas, sumažinantis lanko ir suvirinimo riziką.
.Integruota įėjimo ir išleidimo angos konstrukcija
mažesnis vidinis pasipriešinimas, mažesnės energijos sąnaudos ir daugiau energijos taupymo.
Bimetalinis dvikryptis reguliavimas
Tikslus dviejų{0}krypčių nustatymas, tinkantis įvairioms darbo sąlygoms.
